SMD Schablonen von PHOTOCAD für die Oberflächenmontage

Von  |  0 Kommentare

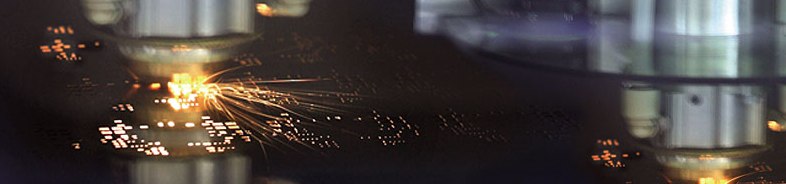

Für die Herstellung von Mustern und Prototypen könnt Ihr per Laser geschnittene SMD- Schablonen von www.photocad.de bestellen. Der Stückpreis liegt bei 49 Euro exklusive Steuern. Die Schablonen werden aus 0,12 Millimeter sowie aus 0,15 Millimeter starkem Stahl produziert. Die fertigen Schablonen könnt Ihr euch dabei von diesem Anbieter bequem per Post und ohne zusätzliche Versandkosten liefern lassen. Die Bestellungen nimmt der Anbieter über einen Web-Shop entgegen, wobei der Bestellprozess sehr simpel realisiert wurde.

SMD Schablonen von PHOTOCAD für die Oberflächenmontage

Zwei verschiedene Typen von SMD-Schablonen stehen zur Auswahl: Beide sind jeweils im Format von etwa A4 geschnitten, weisen entweder einen glatten Rand auf oder sind speziell für den Standarddruck vorbereitet.

Qualitativ hochwertige SMD-Schablonen der Extraklasse

Als Datenformat für die Vorlage sollten Sie „extended Gerber“ nutzen. Die maximale Zahl der Pads liegt bei 3.600. Zur Herstellung benötigt der Anbieter zwei Tage, danach erhalten Kunden ihre Bestellungen per Post im Spezialversand innerhalb weniger Werktage zugeschickt.
Geeignet sind die SMD-Schablonen zum Lotpastendruck per Hand, aber auch für die Verwendung in einer speziellen Spannvorrichtung. Für die Bedruckung der Prototypen und Muster eignet sich auch ein normaler Standarddrucker. Hierzu kann sie mit einer Spezialaufnahme ausgerüstet werden. Die Kosten zur Fertigung einer solchen Schablone liegen bei 99 Euro, verwendet wird hierzu eine 0,15 Millimeter dicke Edelstahlplatte.

Die Schablone wird zur Implementierung der Prototypen und Muster in die Spezialaufnahme eingefügt und befestigt. Somit wird verhindert, dass die Schablone falsch eingelegt werden kann. Diese Präparation ermöglicht nun auch einen Einsatz der Schablone in einem Standarddrucker.
Der Anbieter dieses Dienstes ist die PHOTOCAD GmbH & Co. KG in Berlin. Neben SMD- Schablonen stellt Sie auch noch geeignete Lagersysteme zur Verfügung. Schaut euch hierzu am besten einmal das gesamte Portfolio im Online Shop näher an und löst eine Bestellung aus, wenn euch die Ware zusprechen sollte.
